產品應用于：單張FPC文字、阻焊、熱固油、銀漿、碳漿等印刷完下料對接隧道爐流水線的產品。

產品主要參數：

平臺尺寸：500*700mm(雙平臺）

印刷面積：310*610mm

網框尺寸：900*1000mm(活動網框）

CCD對位精度：0.01mm

CCD鏡頭數量：2個130萬像素

印刷速度：5-2000px/S

承印厚度：0.05-2mm

生產效率：300-400張/H(視工藝而定）

電源/功率：380V/50HZ/15KW

整機尺寸：3550*2650*2200mm

產品主要功能與優勢：

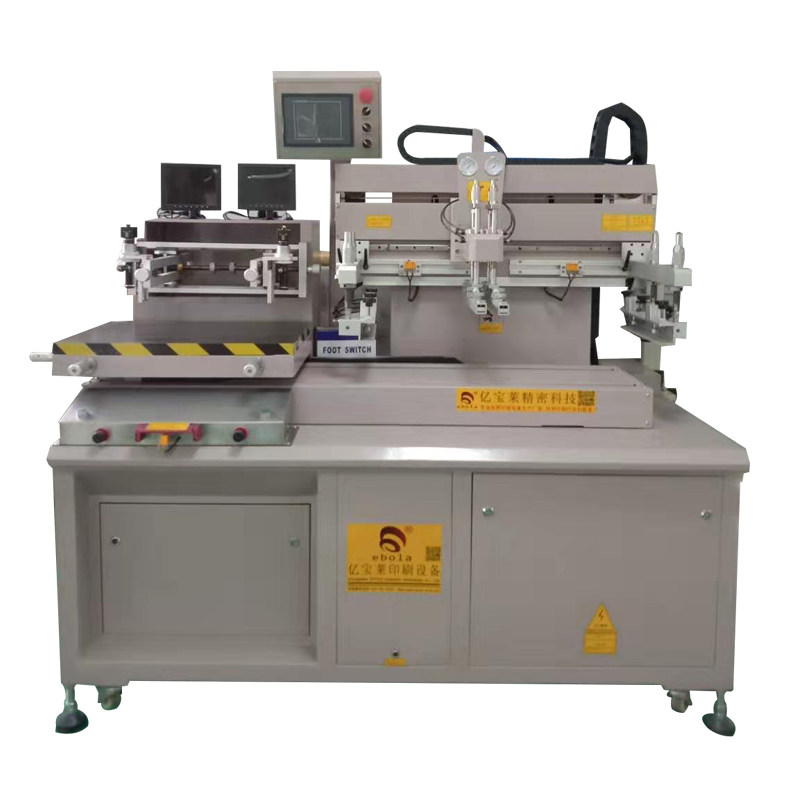

1、整機采用雙跑臺輪流對位印刷四柱式結構，穩定緊湊精度高。

2、上料框具有自動整理物料、六軸機器人360度自動上下料功能。

3、雙料框具有隔離紙收納功能和白紙印刷功能（選配）。

4、上料自動除塵、除靜電功能。

5、CCD系統自動對位，2個130萬像素工業鏡頭可靈活移動，抓拍不同形

狀mark點，配合UVW對位平臺，重復對位精度0.01mm,保障制品印刷精

度，升級系統可自動檢測、自動補償，減少報警次數和人工操作時間。

6、印刷平臺采用進口鋁板精磨加工，陽極硬質氧化處理，平整度

±0.02mm，吸氣孔真空吸附，貼附牢固背面不留吸風孔印。

7、活動網框適用不同尺寸網版，采用機械鎖和氣動鎖，一鍵啟動與主機聯動控制。

8、印刷參數由整機PLC控制，數字顯示，操作設定直觀方便。

9、印刷計數提醒、加墨提醒、運行異常提醒等三色燈報警加LCD屏幕顯示方便操作員針對性處理。

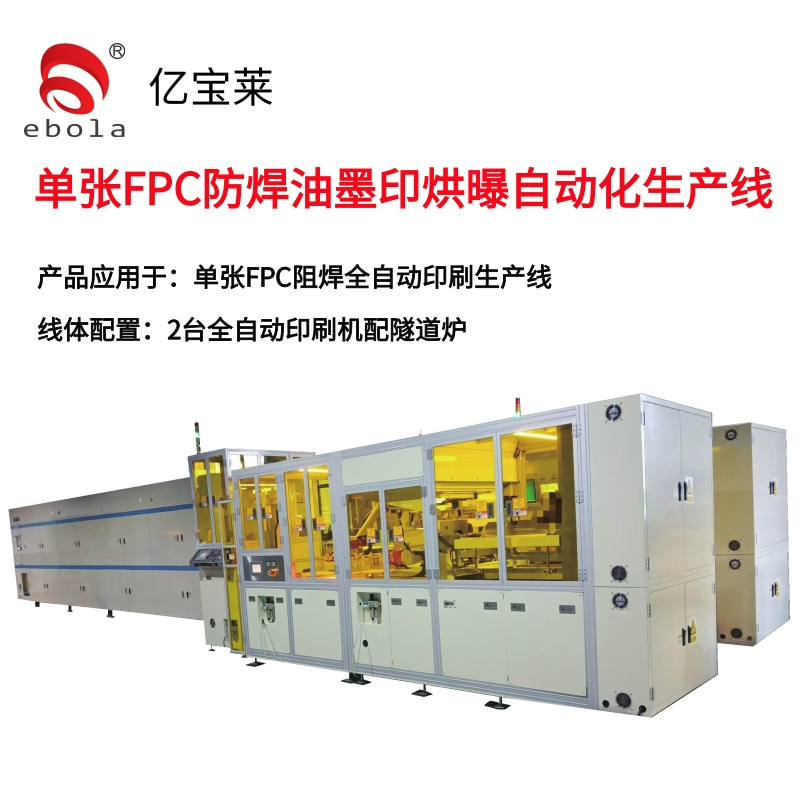

10、印刷完自動下料隧道爐流水線。

11、整機安裝鋁型材亞克力護罩，起到防塵及安全防護作用。

12、安全門連鎖裝置、安全光柵裝置、雙手啟動按鈕、一鍵暫停等裝

置，保障設備安全運行，提高整機的安全性能。

13、預留PLC網口對接客戶MES系統端口，生產數據遠程管理更方便智能。
